| DESENHOS TÉCNICOS | |
|---|---|
| DIÂMETRO (mm) | ALTURA (mm) |
| 16 | 16 a 60 |
| 20 | 20 a 60 |
| 25 | 20 a 50 |
| 30 | 20 a 80 |
| 40 | 25 a 80 |
| 50 | 30 a 80 |
| 70 | 40 a 100 |
| 80 | 40 a 80 |
| 92 | 80 |
| 94 | 65 |
| 101 | 86 |
| Terra / Neutro escadinha | |

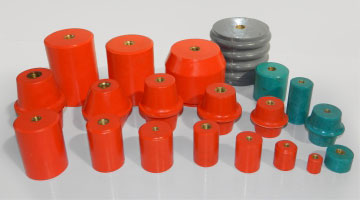

Os isoladores paralelos ou cilíndricos são fabricados em premix, um composto de resina poliéster reforçada com fibra de vidro, na cor padrão laranja. Eventualmente podem ser fornecidos em outras cores. Os insertos são fabricados em latão e/ou aço com tratamento superficial, com roscas métricas e withwort e também podem ser fornecidos com roscas especiais.
| PROPRIEDADES | UNIDADE | PREMIX |
|---|---|---|
| Peso específico | kg/dm³ | 1,80 |
| Resistência a tração | kg/mm² | 3,5 |
| Resistência a flexão | kg/mm² | 9,0 |
| Resistência a compressão | kg/mm² | 12,5 |
| Módulo de flexão | kg/mm² | 900-1000 |
| Ponto martens | ºC | 200 |
| Temperatura máxima de serviço | ºC | 150 |
| Rigidez dielétrica | kv/mm | 15-16 |
