Acessórios para gavetas extraíveis classe de isolação 1000VCA.
Para um bom funcionamento é necessário que não seja utilizado barramento com canto vivo.

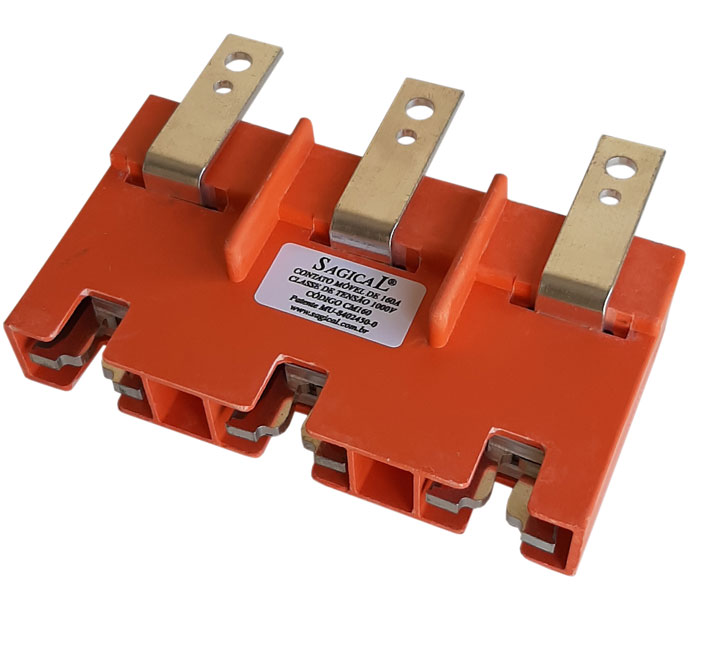

Contato Móvel (Garra) para 160A
| Aquecimento do contato móvel CM 160 | |
|---|---|
| Corrente nominal (Imáx. A) | 160 |
| Tensão nominal (Umáx. VCA) | 800 |
| Classe de tensão (Umáx. VCA) | 1.000 |
| Abertura do contato (mm) | 6,35 |
| Temperatura externa do painel (ºC) | 23,4 |
| Temperatura interna do painel (ºC) | 26,5 |
| Conexão de saída - Fases A, B, C (ºC) | 29,0 |
| Tensão aplicada VCS (60 seg.) | 3.500 |
| Temperatura máxima de trabalho (ºC) | 65 |
| Peso (Kg) | 0,695 |
| Cor | Laranja (RAL 2003) |

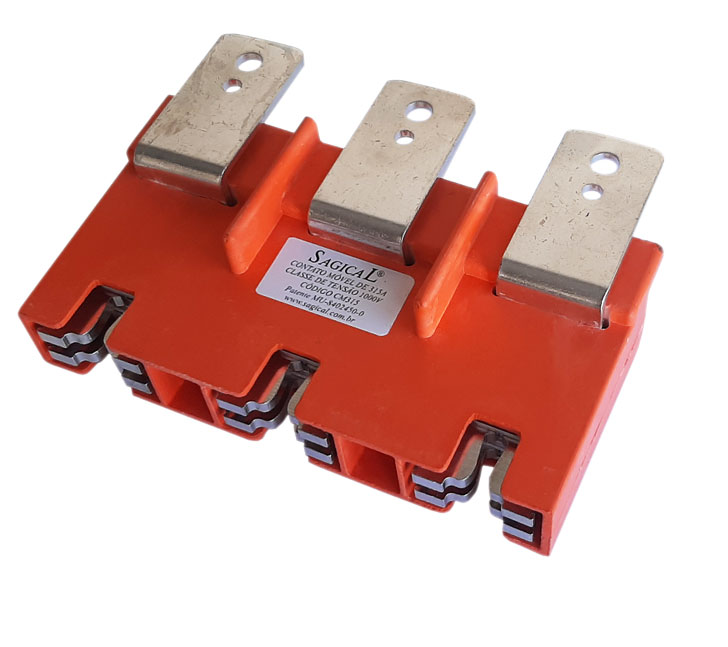

Contato Móvel (Garra) para 315A
| Aquecimento do contato móvel CM 315 | |
|---|---|
| Corrente nominal (Imáx. A) | 315 |
| Tensão nominal (Umáx. VCA) | 800 |
| Classe de tensão (Umáx. VCA) | 1.000 |
| Abertura do contato (mm) | 6,35 |
| Temperatura externa do painel (ºC) | 23,5 |
| Temperatura interna do painel (ºC) | 32,7 |
| Conexão de saída - Fases A, B, C (ºC) | 37,8 |
| Tensão aplicada VCS (60 seg.) | 3.500 |
| Temperatura máxima de trabalho (ºC) | 65 |
| Peso (Kg) | 0,870 |
| Cor | Laranja (RAL 2003) |

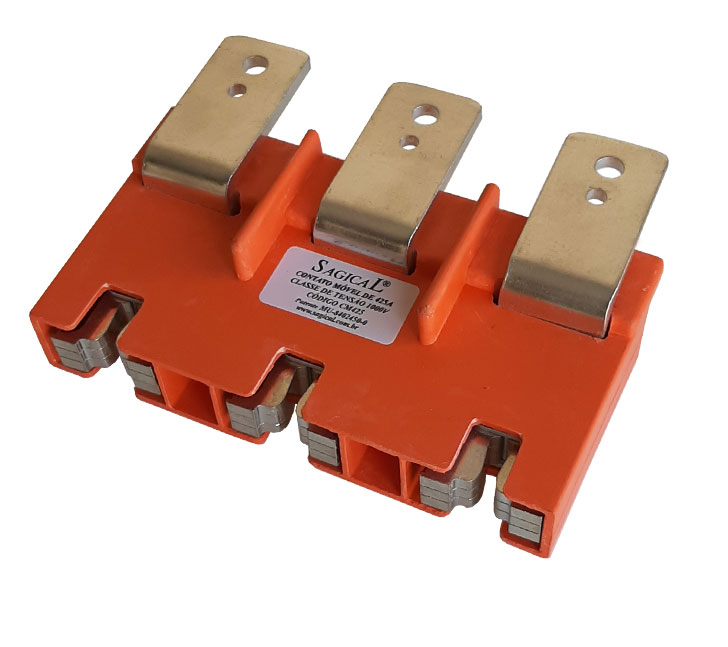

Contato Móvel (Garra) para 425A
| Aquecimento do contato móvel CM 425 | |
|---|---|
| Corrente nominal (Imáx. A) | 425 |
| Tensão nominal (Umáx. VCA) | 800 |
| Classe de tensão (Umáx. VCA) | 1.000 |
| Abertura do contato (mm) | 6,35 |
| Temperatura externa do painel (ºC) | 23,3 |
| Temperatura interna do painel (ºC) | 33,5 |
| Conexão de saída - Fases A, B, C (ºC) | 42,4 |
| Tensão aplicada VCS (60 seg.) | 3.500 |
| Temperatura máxima de trabalho (ºC) | 65 |
| Peso (Kg) | 1,055 |
| Cor | Laranja (RAL 2003) |
Contato Fixo para 315A
| Aquecimento do contato fixo CF 315 | |
|---|---|
| Corrente nominal (Imáx. A) | 315 |
| Tensão nominal (Umáx. VCA) | 800 |
| Classe de tensão (Umáx. VCA) | 1.000 |
| Espessura do contato (mm) | 6,35 |
| Temperatura externa do painel (ºC) | 23,3 |
| Temperatura interna do painel (ºC) | 32,7 |
| Conexão de saída - Fases A, B, C (ºC) | 56,5 |
| Tensão aplicada VCS (60 seg.) | 3.500 |
| Temperatura máxima de trabalho (ºC) | 65 |
| Peso (Kg) | 0,405 |
| Cor | Laranja (RAL 2003) |

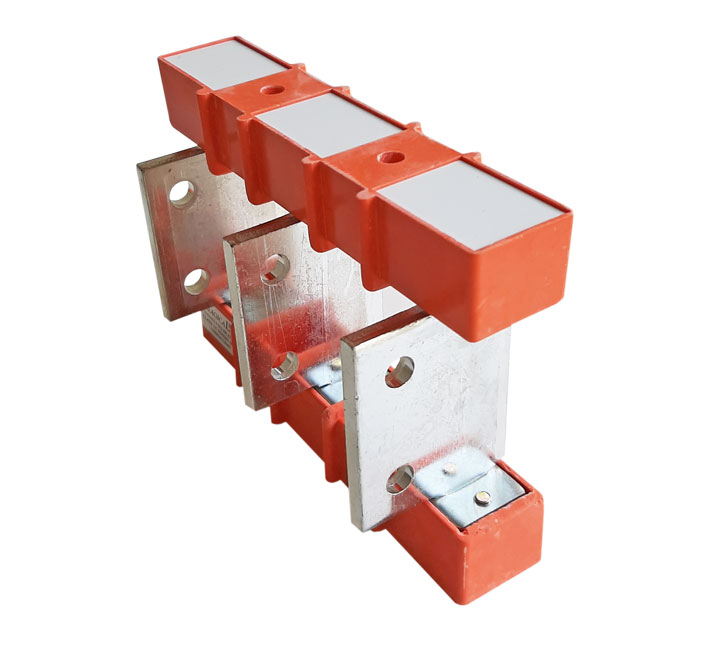

Contato Fixo para 425A
| Aquecimento do contato fixo CF 425 | |
|---|---|
| Corrente nominal (Imáx. A) | 425 |
| Tensão nominal (Umáx. VCA) | 800 |
| Classe de tensão (Umáx. VCA) | 1.000 |
| Espessura do contato (mm) | 6,35 |
| Temperatura externa do painel (ºC) | 23,3 |
| Temperatura interna do painel (ºC) | 33,5 |
| Conexão de saída - Fases A, B, C (ºC) | 57,8 |
| Tensão aplicada VCS (60 seg.) | 3.500 |
| Temperatura máxima de trabalho (ºC) | 65 |
| Peso (Kg) | 0,865 |
| Cor | Laranja (RAL 2003) |

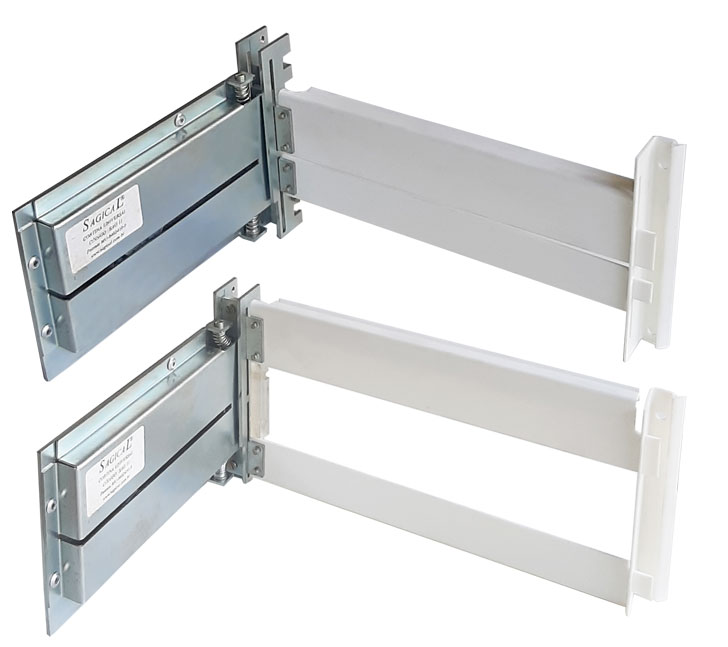

Cortina
Dispositivo de proteção contra toques acidentais na parte energizada. Para aplicação em compartimento para gaveta de CCM extraível, sendo acionada somente pela gaveta. Abrindo quando a mesma é inserida e fechando quando é extraída. As lâminas de abertura são fabricadas em isolante ante-chamas e o mecanismo em chapa de aço com acabamento em zinco.
Esta cortina foi desenvolvida especificamente para atender a NR 10 conforme a 60439-1.
Download do desenho técnico

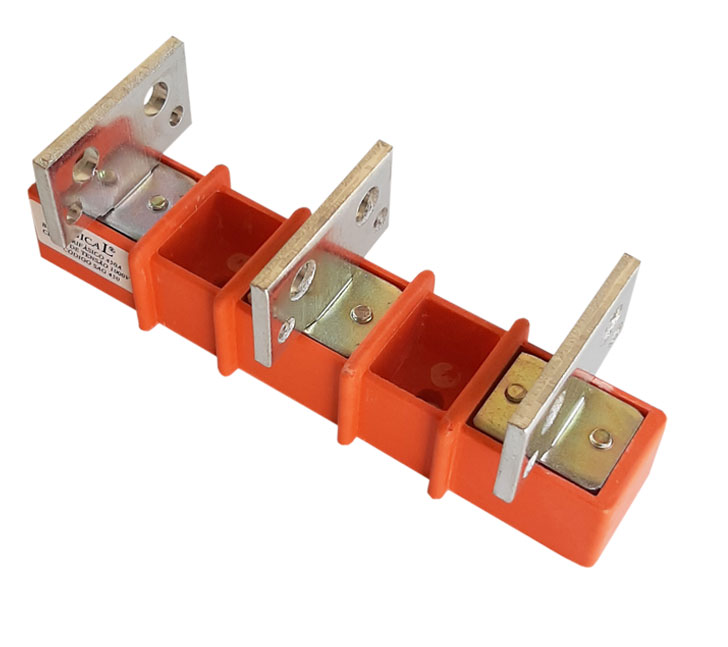

Borne Trifásico para 450A
Para facilitar a montagem e manter a mesma confiabilidade, a SagicaL fabrica Borne Trifásico para 450A Classe de Tensão 1000VCA.
Download do desenho técnico
